Coreless DC-Motors

Maxon

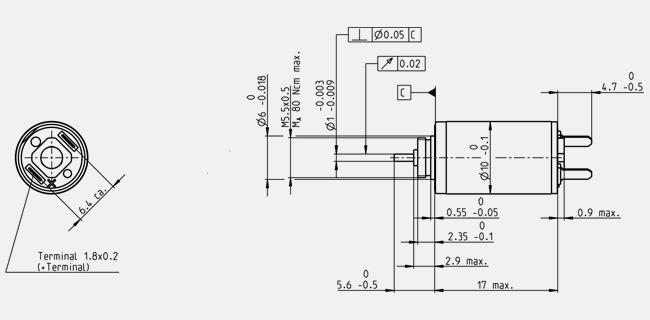

RE 10 0.75 Watt (1.0 W el.)

https://www.maxongroup.com/maxon/view/product/110147


  118391
Nennspannung 12 V
Leerlaufdrehzahl 11600 min-1
Leerlaufstrom 3.59 mA
Nenndrehzahl 2790 min-1
Nennmoment (max. Dauerdrehmoment) 0.746 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.081 A
Anhaltemoment 1.01 mNm
Anlaufstrom 0.106 A
Max. Wirkungsgrad 67 %
Drehmomentkonstante k 9.55 mNm/A

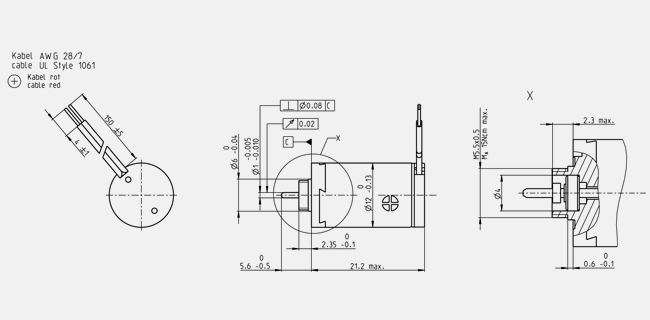

A-max 12 0.75 Watt (1.3 W)

https://www.maxongroup.com/maxon/view/product/110147


  265377
Nennspannung 12 V
Leerlaufdrehzahl 12300 min-1
Leerlaufstrom 4.5 mA
Nenndrehzahl 4610 min-1
Nennmoment (max. Dauerdrehmoment) 0.931 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.107 A
Anhaltemoment 1.52 mNm
Anlaufstrom 0.168 A
Max. Wirkungsgrad 70 %
Drehmomentkonstante k 9.06 mNm/A

A-max 16 2 Watt (3.5 W el.)

Datasheet, Distrelec part number 154-22-100.


  110065
Nennspannung 12 V
Leerlaufdrehzahl 11700 min-1
Leerlaufstrom 32.3 mA
Nenndrehzahl 5430 min-1
Nennmoment (max. Dauerdrehmoment) 2.39 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.293 A
Anhaltemoment 4.76 mNm
Anlaufstrom 0.519 A
Max. Wirkungsgrad 56 %
Drehmomentkonstante k 9.17 mNm/A

k = (U0 - I0 Rm) / w0 = (12 - 32.3 mA 23.1) / (2 Pi (11700 / 60)) = 9.185 mNm/A

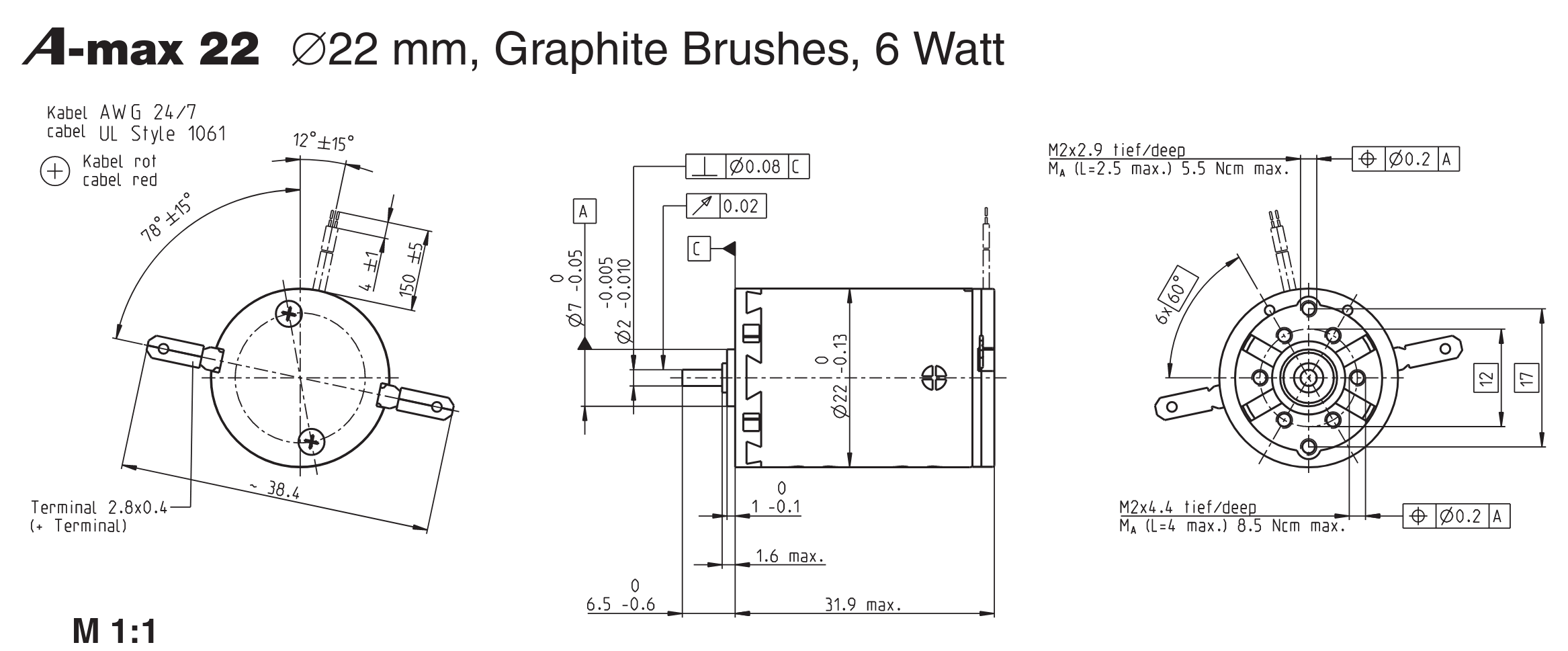

A-max 22 6 Watt (8 W el.)

Datasheet, Distrelec part number 154-22-110.


  110147
Nennspannung 12 V
Leerlaufdrehzahl 10200 min-1
Leerlaufstrom 45.8 mA
Nenndrehzahl 7060 /min
Nennmoment (max. Dauerdrehmoment) 6.96 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.681 A
Anhaltemoment 23.7 mNm
Anlaufstrom (stall current) 2.17 A
Max. Wirkungsgrad 72 %
Drehmomentkonstante k 10.9 mNm/A

Faulhaber

1016K 1.5 Watt (2 W el.)

Datasheet


  1016K012SR
Nennspannung 12 V
Leerlaufdrehzahl 14100 min-1
Leerlaufstrom 5 mA
Nenndrehzahl 7070 min-1
Nennmoment (max. Dauerdrehmoment) 0.91 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.130 A
Anhaltemoment 2.32 mNm
Anlaufstrom
Max. Wirkungsgrad 75 %
Drehmomentkonstante k 7.99 mNm/A

1319T 2.5 Watt (3.5 W el.)


  1319T012SR
Nennspannung 12 V
Leerlaufdrehzahl 12800 min-1
Leerlaufstrom 15 mA
Nenndrehzahl 3790 min-1
Nennmoment (max. Dauerdrehmoment) 1.4 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.2 A
Anhaltemoment 2.84 mNm
Anlaufstrom
Max. Wirkungsgrad 65 %
Drehmomentkonstante k 8.57 mNm/A

Namiki

CMS10-1346 0.54 Watt (0.7 W el.)


  CMS10-1346
Nennspannung 12 V
Leerlaufdrehzahl 28700 min-1
Leerlaufstrom 8 mA
Nenndrehzahl 24500 min-1
Nennmoment (max. Dauerdrehmoment) 0.14 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.045 A
Anhaltemoment 1.00 mNm
Anlaufstrom 0.264 mA
Max. Wirkungsgrad 69 %
Drehmomentkonstante k 3.88 mNm/A

CMS10-1834 0.67 Watt (1 W el.)


  CMS10-1834
Nennspannung 12 V
Leerlaufdrehzahl 18000 min-1
Leerlaufstrom 9 mA
Nenndrehzahl 15500 min-1
Nennmoment (max. Dauerdrehmoment) 0.29 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.056 A
Anhaltemoment 2.16 mNm
Anlaufstrom 0.36 mA
Max. Wirkungsgrad 71 %
Drehmomentkonstante k 6.22 mNm/A

Micromotor.eu

https://micromotor.eu/

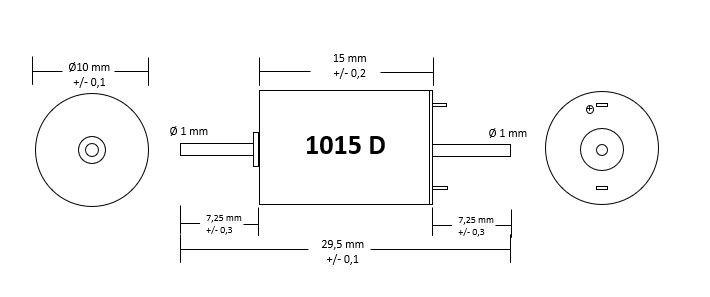

1015D (1.2 W el.)


Voltage Spannung 12 V
No load speed Leerlaufdrehzahl 19600 rpm
Rated speed Nenndrehzahl 16000 rpm
Noload current Leerlaufstrom 16 mA
Rated current Nennstrom 100 mA
Stall Current Maximalstrom 500 mA
Rated torque Nennmoment 0.46 mNm
Stall torque Anhaltemoment 2.6 mNm
Max. Wirkungsgrad (berechnet) 64 %

1620D (3.4 W el.)


Voltage Spannung 12 V
No load speed Leerlaufdrehzahl 15000 rpm
Rated speed Nenndrehzahl 12700 rpm
Noload current Leerlaufstrom 50 mA
Rated current Nennstrom 283 mA
Stall Current Maximalstrom 1.6 A
Rated torque Nennmoment 1.7 mNm
Stall torque Anhaltemoment 10.4 mNm
Max. Wirkungsgrad (berechnet) 66 %

-- Peter Schmid - 2018-11-16
